HIDRAULICA

La hidráulica es la rama de la física que estudia el comportamiento de los liquidos en función de sus propiedades específicas. Es decir, observa y analiza las propiedades mecánicas de los líquidos dependiendo de las fuerzas a las que son sometidas. Estos están sometidos a las fuerzas de gravedad que se ejercen al iniciar un proceso electromagnético ya que sus fluidos son flujos con fuerzas de electrones que atrae la fuerza de los núcleos.

Componentes principales

os principales componentes de la hidráulica industrial serían:

  1. Bombas hidráulicas — Transforman la energía mecánica en energía hidráulica y generan el caudal.
  2. Depósitos o tanques hidráulicos — Almacenan el aceite hidráulico y ayudan a disipar calor y separar contaminantes.

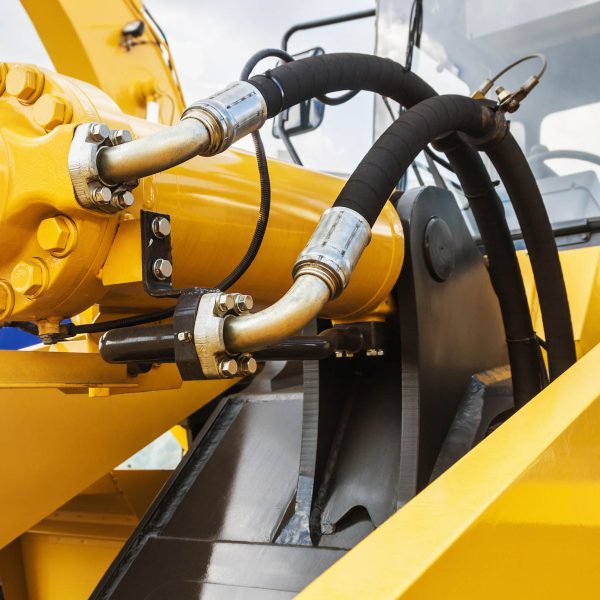

  3. Cilindros hidráulicos — Transforman la presión del fluido en movimiento lineal.
  4. Motores hidráulicos — Transforman la energía hidráulica en movimiento giratorio.
  5. Válvulas hidráulicas — Controlan el caudal, la presión y la dirección del fluido.
    • Válvulas de dirección
    • Válvulas de presión
    • Válvulas de caudal
  6. Filtros hidráulicos — Eliminan partículas y contaminantes del aceite.
  7. Acumuladores hidráulicos — Almacenan energía hidráulica y ayudan a absorber golpes de presión.

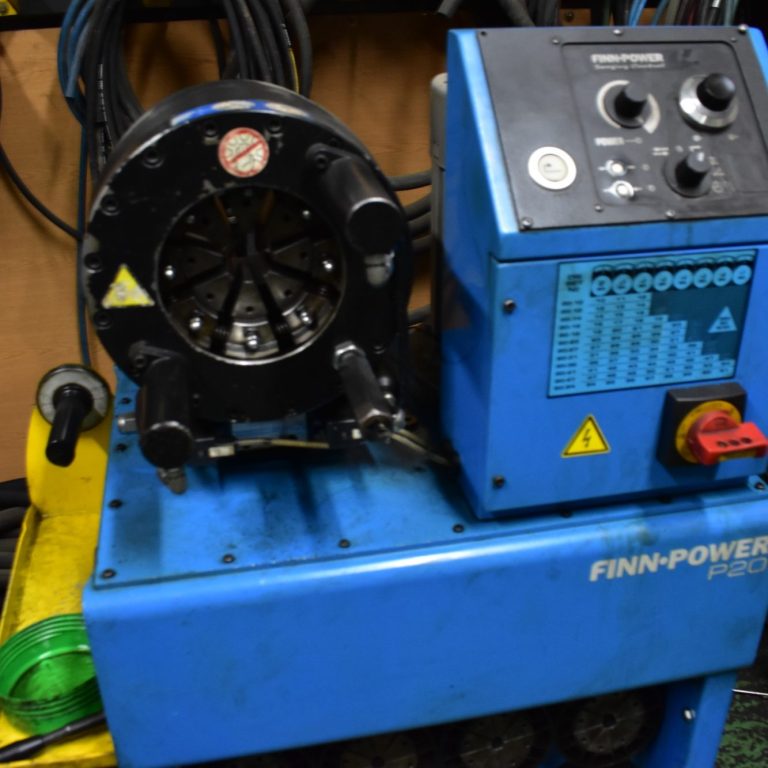

  8. Mangueras y tuberías — Transportan el fluido entre los diferentes componentes.
  9. Racores y conexiones — Permiten unir tuberías, mangueras y componentes.
  10. Manómetros y sensores — Permiten controlar y medir presión, temperatura y otras variables.
  11. Enfriadores o intercambiadores de calor — Controlan la temperatura del aceite.



Como interpretar los esquemas hidráulicos

El proposito principal de un esquemas hidráulicos es primitir al personal de mantenimiento trazar el recorrido del fluido de componente a componente del hidráulicos sistema.

Los símbolos esquemáticos hidráulicos son un componente básico del circuito hidráulico. Los símbolos para sistemas hidráulicos son para interpretación funcional y comprenden uno o más símbolos de función. La siguiente lista contiene símbolos esquemáticos hidráulicos según DIN ISO 1219.

¿Qué símbolos denotan componentes hidráulicos?

Oleoductos

Las tuberías en los circuitos hidráulicos se muestran con líneas que conectan los elementos.



Las líneas de control están representadas por una línea de puntos.



La dirección del flujo de fluido se indica mediante flechas, si es necesario. Algunas líneas son designadas por letras:

  • P linea de presion,
  • T - línea de drenaje,
  • X - línea de control,
  • l - drenaje.

Las líneas de conexión muestran el punto sombreado.



Si las líneas se intersecan en el diagrama pero no están conectadas, entonces se dibuja un arco en el punto de intersección.





TABLA DE ROSCAS
